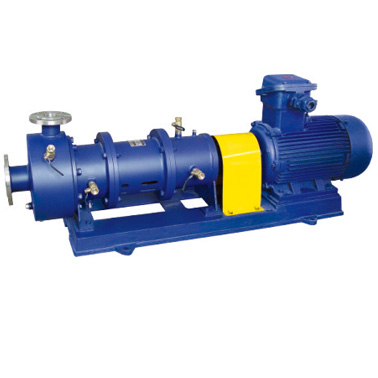

產品名稱：CQB-G系列不銹鋼高溫保溫磁力泵
產品標簽：不銹鋼高溫磁力泵,不銹鋼保溫磁力泵,高溫磁力泵
更新時間：2016/8/24 17:56:12
上一個產品： CQB系列不銹鋼磁力泵
下一個產品：CQG系列不銹鋼立式管道磁力泵
在線客服：
電子樣本： 無
產品詳情
產品概述:
CQB-G型高溫保溫泵采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。本系列泵適用于輸送高溫介質，溫度≤300℃。
安裝和調試
CQB-G型高溫保溫泵采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。本系列泵適用于輸送高溫介質，溫度≤300℃。
安裝和調試
（一）高溫磁力泵應水平安裝.開車前應檢查冷卻箱之潤滑油油位.若油位過低時應及時補充。開泵前.首先應打開冷卻水回路.進水管閥門的開啟度應根據泵正常工作后冷卻出水管的溫度進行調節。
（二）當抽吸液面高于果軸心線時.起動前打開吸入管道閥門即可.若抽吸液面低于泵軸心線時.管道需配備底閥。
（三）泵使用前應進行檢查.電機風葉轉動要靈活.無卡住及異常聲響.各緊固件要緊固。
（四）檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五）電機啟動后.緩慢打開排出閥.待泵進入正常工作狀態后.再將排出閥調到所需開度。
泵停止工作前.應先關閉排出閥門.然后切斷電源.再關閉冷卻水管閥門。
性能參數：
本數據僅供參考。
| 型 號 | 流量 Q m3 /h |
揚程 H m |
汽蝕余量 NPSH m |
轉速 n r/min |
軸功率 Pa Kw |
效率 η % |
配帶電動機功率Kw | |||||||||||||||||
| 介質密度g/cm3 | ||||||||||||||||||||||||
| ≤1 | ≤1.3 | ≤1.84 | ||||||||||||||||||||||
| CQB-G 32-20-125 | 1.9 3.2 3.8 |
22 20 18.5 |
2900 | 0.49 0.58 0.62 |
23 30 31 |
|
|
|
||||||||||||||||
| CQB-G 32-20-160 | 1.9 3.2 3.8 |
34 32 29 |
2900 | 0.84 0.99 1.03 |
21 28 29 |
|
|
|
||||||||||||||||
| CQB-G 40-20-105 | 3.8 6.3 7.5 |
13 12.5 11 |
2900 | 0.42 0.55 0.56 |
32 29 40 |
|
|
|
||||||||||||||||
| CQB-G 40-25-125 | 3.8 6.3 7.5 |
22 20 18.5 |
2900 | 0.81 0.98 1.05 |
28 35 36 |
|
|
|
||||||||||||||||
| CQB-G 40-25-160 | 3.8 6.3 7.5 |
34 32 29 |
2900 | 1.41 1.72 1.79 |
25 32 33 |
|
|
|
||||||||||||||||
| CQB-G 40-25-200 | 3.8 6.3 7.5 |
52.5 50 48 |
2900 | 3.02 3.43 3.77 |
18 25 26 |
|
|
|
||||||||||||||||
| CQB-G 50-40-85 | 7.5 12.5 15 |
9 8 7.5 |
3.5 3.5 4.0 |
2900 | 0.46 0.56 0.61 |
40 49 50 |
|
|
|
|||||||||||||||
| CQB-G 50-32-105 | 7.5 12.5 15 |
13 12.5 11 |
3.5 3.5 4.0 |
2900 | 0.760 0.91 0.94 |
35 47 48 |
|
|
|
|||||||||||||||
| CQB-G 50-32-125 | 7.5 12.5 15 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 | 1.49 1.62 1.63 |
30 42 43 |
|
|
|
|||||||||||||||
| CQB-G 50-32-160 | 7.5 12.5 15 |
34 32 29 |
3.5 3.5 4.0 |
2900 | 2.48 2.79 2.96 |
28 39 40 |
|
|
|
|||||||||||||||
| CQB-G 50-32-200 | 7.5 12.5 15 |
52.5 50 48 |
3.5 3.5 4.0 |
2900 | 5.10 5.49 6.13 |
21 31 32 |
|
|
|
|||||||||||||||
| CQB-G 50-32-250 | 7.5 12.5 15 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 | 9.57 10.89 13.32 |
17.5 25 26 |
|
|
|
|||||||||||||||
| CQB-G 65-50-125 | 15 25 30 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 | 2.25 2.67 2.91 |
40 51 52 |
|
|
|
|||||||||||||||
| CQB-G 65-50-160 | 15 25 30 |
34 32 29.5 |
3.5 3.5 4.0 |
2900 | 4.34 5.07 5.48 |
32 43 44 |
|
|
|
|||||||||||||||
| CQB-G 65-40-200 | 15 25 30 |
53 50 47 |
3.5 3.5 4.0 |
2900 | 8.66 9.20 10.1 |
25 37 38 |
|
|
|
|||||||||||||||
| CQB-G 65-40-250 | 15 25 30 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 | 13.4 14.72 16.88 |
25 37 38 |
|
|
|
|||||||||||||||
| CQB-G 80-65-125 | 30 50 60 |
22.5 20 18 |
4.0 4.0 4.5 |
2900 | 4.48 5.24 5.55 |
41 52 53 |
|
|
|
|||||||||||||||
| CQB-G 80-65-160 | 30 50 60 |
34 32 29 |
4.0 4.0 4.5 |
2900 | 7.72 9.08 9.67 |
36 48 49 |
|
|
|
|||||||||||||||
| CQB-G 80-50-200 | 30 50 60 |
53 50 47 |
4.0 4.0 4.5 |
2900 | 12.03 14.80 16.34 |
36 46 47 |
|
|
|
|||||||||||||||
| CQB-G 80-50-250 | 30 50 60 |
84 80 75 |
4.0 4.0 4.5 |
2900 | 19.06 23.08 26.07 |
36 46 47 |
|
|
|
|||||||||||||||
| CQB-G 100-80-125 | 60 100 120 |
23 20 16.5 |
4.0 4.0 4.5 |
2900 | 8.35 9.73 9.46 |
45 56 57 |
|
|
|
|||||||||||||||
| CQB-G 100-80-160 | 60 100 120 |
35 32 28 |
4.0 4.0 4.5 |
2900 | 12.43 15.85 16.34 |
46 55 56 |
|
|
|
|||||||||||||||
| CQB-G 100-65-200 | 60 100 120 |
54 50 47 |
4.0 4.0 4.5 |
2900 | 21.01 25.69 28.44 |
42 53 56 |
|
|
|
|||||||||||||||
| CQB-G 100-65-250 | 60 100 120 |
86 80 74.5 |
4.0 4.0 4.5 |
2900 | 37.98 45.39 49.69 |
37 48 49 |
|
|
|
|||||||||||||||
